7,62-мм пистолет системы Токарева образца 1930/33 гг (ТТ) 7,62-мм пистолет системы Токарева образца 1930/33 гг (ТТ) Пистолет системы Токарева является современным пистолетом и принят на вооружение Красной Армии под названием «7,62-мм пистолет образца 1930г.» (рис. Пистолет обр. Вид слева и справа, соответственно В 1933г.
Руководство по войсковому ремонту 7,6. С выходом в свет настоящего. От пистолета ТТ до фотоаппарата. Легендарные изобретения Федора Токарева Люди. По результатам испытаний в конкурсе победил пистолет ТТ, созданный конструкторской группой под руководством Ф. Токарева в проектно-конструкторском бюро Тульского оружейного завода. 12 февраля 1931 года Реввоенсовет СССР заказал первую партию из 1000 пистолетов для всесторонних. Пистолет ТТ история создания и обзор. Руководство по ремонту и обслуживанию револьвера.
Была произведена частичная модернизация конструкции пистолета. Изменения коснулись главным образом спускового механизма; поэтому для модернизированных пистолетов встречается название «Пистолет образца 1933 г.». Для сокращения названия часто пользуются термином «Пистолет ТТ» (Тульский, Токарев). Пистолет относится к образцам автоматического оружия с отдачей ствола и затвора при коротком ходе ствола. Запирание и отпирание канала ствола осуществляется при качании ствола в вертикальной плоскости. Ударный механизм куркового типа с открытым расположением курка.
Боевая пружина смонтирована внутри курка. Спусковой механизм с подвижным разобщителем позволяет вести только одиночный огонь. Специальных деталей-предохранителей пистолет не имеет. Предохранение от случайных выстрелов осуществляется постановкой курка на предохранительный взвод; от преждевременных выстрелов предохраняет разобщитель. Магазин коробчатого типа, емкостью на 8 патронов с однорядным расположением; помещается внутри рукоятки пистолета. При израсходовании всех патронов магазина кожух-затвор останавливается в заднем положении на затворной задержке.
Специального указателя наличия патрона в патроннике пистолет не имеет. Экстракция стреляной гильзы осуществляется двуплечим выбрасывателем, находящимся под действием пружины. Отражение гильзы производится зубом левого пера колодки ударно-спускового механизма. Прицел постоянный.
Пистолет пристреливается на дистанцию 25м; прицельный огонь эффективен до дистанции 50м. Для стрельбы из пистолета используются 7,62-мм пистолетные патроны бутылочной формы (типа патрона Маузера). В приводимом ниже описании рассматривается пистолет обр. И указываются основные особенности устройства деталей и механизмов пистолета обр. Основные данные пистолета Калибр пистолета - 7,62 мм Вес пистолета с магазином и патронами - 910 г Начальная скорость пули - 420 – 450 м/сек Дульная энергия – 52 - 54 кгм Длина пистолета – 194 мм Высота пистолета – 133 мм Длина канала ствола - 116 мм Эжекция гильз - вправо Устройство пистолета Рамка пистолета Неподвижной частью пистолета служит рамка, состоящая из двух основных частей: собранной рамки и колодки ударно-спускового механизма. Рамка пистолета разобранная: 1 — рамка, 2 — левая щечка, 3 — планка левой щечки, 4 — щечка правая, 5 — планка правой щечки, 6 — основание защелки магазина, 7 — разрезная чека, 8 — пружина защелки, 9 — крышка рукоятки, 10 — спусковая пружина, 11 — задержка крышки, 12 — спуск. Рамка пистолета (рис.
3) представляет собой сложную фрезерованную деталь. Нижняя ее часть и две щечки образуют рукоятку пистолета, внутри которой помещается магазин с патронами, а спереди спусковая скоба. Щечки рукоятки присоединяются к рамке и стопорятся на ней закрепляющими планками; планка левой щечки отличается от правой длинным хвостом, с помощью которого производят ее поворот при закреплении и откреплении снизу. В середине между рукояткой и спусковой скобой в сквозном гнезде рамки монтируется защелка магазина, являющаяся одновременно ограничителем спуска при движении назад. В задней стенке рукоятки сделан профильный выем, в котором помещается крышка рукоятки рамки со спусковой пружиной.
Положение крышки в рамке фиксируется выступами крышки и стопорится задержкой, заскакивающей под действием нижней ветви спусковой пружины в выточку на нижней части рукоятки. На верхней части рамки помещается подвижная часть пистолета. Рамка имеет спереди жолоб для помещения возвратной пружины и нижней трубки кожуха-затвора, гнездо для помещения серьги и прилива ствола; в заднюю стенку гнезда с выточкой упирается головка направляющего стержня возвратной пружины; отверстие (а) служит для помещения стержня затворной задержки. На правой стороне рамки помещена стойка для крепления пружины затворной задержки. В отличие от пистолета обр.
Рамка пистолета обр. Не имеет отъемной крышки рукоятки, а задняя стенка рукоятки сделана за одно целое со всей рукояткой. Спусковая пружина крепится непосредственно в гнезде задней стенки рукоятки при помощи штифта, запрессованного в нижней части рукоятки. Колодка ударно-спускового механизма собранная: I — образец 1930 г., II — образец 1933 г., 13 — колодка Колодка ударно-спускового механизма (рис. 4) вместе с деталями ударного и спускового механизмов образует отдельный агрегат. Она вставляется сверху в сквозное гнездо рамки пистолета над рукояткой, причем две ее щеки (а) с передней стенкой помещаются в задней части этого гнезда, перья вилок (б) и (в) накладываются на рамку. Выступы (г) входят в вырезы рамки (б) (рис.
3), чем предупреждается смешение колодки относительно рамки. Перья передней вилки (б) с внутренней стороны имеют скосы для направления патронов при досылании из магазина в патронник. Левое удлиненное перо, имея зуб с внутренней стороны, является одновременно отражателем. При установленной колодке ударно-спускового механизма в рамке курок помещается в вырезе заднего уступа раки.
Ствол и кожух-затвор. Механизм запирания Подвижную часть пистолета составляют ствол с серьгой, кожух-затвор с деталями ударного механизма и выбрасывателем, и возвратная пружина. Ствол: I – образец 1930 г., II – образец 1933 г., 14 – ствол, 15 – серьга, 16 – ось серьги Ствол (рис. 5) представляет собой цилиндр с утолщенной казенной частью и приливом на ней. Канал ствола имеет четыре нареза, вьющиеся слева вверх направо. В вертикальном вырезе прилива ствола помещается серьга и свободно поворачивается в нем на оси, укрепленной в приливе. На казенном срезе ствола снизу сделан скос для направления патронов, а с правой стороны — вырез для зацепа выбрасывателя.
В средней части ствола имеются два полукольцевых паза для соединения с выступами кожуха-затвора при запирании. В стволах пистолета обр. Пазы для соединения с кожухом-затвором образуются посредством кольцевых проточек.

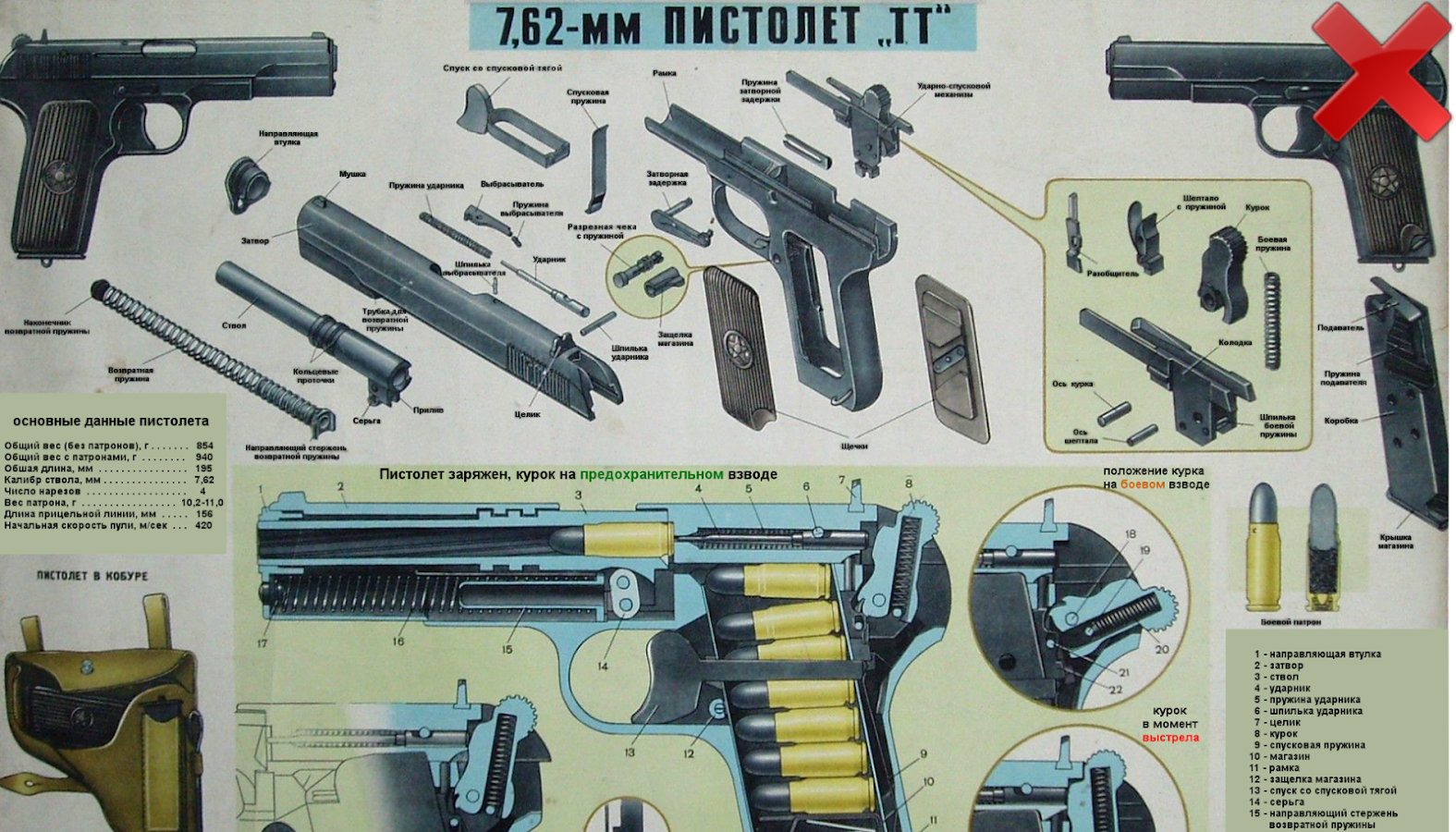

Кожух-затвор разобранный: 17 — кожух-затвор, 18 — направляющая втулка, 19 — наконечник возвратной пружины, 20 — возвратная пружина, 21 — направляющий стержень, 22 — ударник, 23 —пружина ударника, 24 — разрезной штифт, 25 — выбрасыватель с пружиной и штифтом Кожух-затвор (рис. 6) представляет собой массивную деталь, причем большая часть его массы расположена сзади и образует затвор. Спереди в цилиндрическом гнезде кожуха-затвора помещается и движется ствол. Спереди к кожуху-затвору при помощи сухарного соединения присоединяется направляющая втулка с двумя отверстиями. В верхнем отверстии помещается и направляется при движении дульная часть ствола, а в нижнем помешается наконечник возвратной пружины, чем одновременно стопорится направляющая втулка на кожухе и достигается соединение кожуха-затвора с возвратной пружиной. Возвратная пружина располагается снизу под стволом в гнезде трубки на передней части кожуха-затвора и упирается спереди через наконечник в направляющую втулку, а сзади имеет направляющий стержень, который в собранном кожухе-затворе со стволом упирается своей головкой в прилив ствола, фиксируя положение пружины; в собранном пистолете та же головка упирается в стенку гнезда жолоба рамки. В затворе монтируются следующие детали ударного механизма: ударник, пружина ударника и штифт, выбрасыватель с пружиной и штифтом.
Alienware оснащаются графическими адаптерами высокой четкости и обеспечивают непревзойденную производительность во время игр. Корпорация Dell предлагает отличные, стильные, функциональные и производительные и настольные компьютеры Dell для предприятий обладают лучшей в своем классе производительностью, надежностью и дизайном, а также обеспечивают удобные для ИТ-специалистов средства управления. И компьютеры 'все в одном' включают мощные процессоры и графические адаптеры, которые обеспечивают высокое качество изображений и звука. Драйвера win 7 для dell inspiron 9400 review.
Снизу на левой стенке кожуха-затвора сделан выем (а) для выступа затворной задержки, а в нижней задней части затвора выемка со скосом для разобщителя спускового механизма и уступ со скосом для взведения курка. Наружная задняя часть кожуха-затвора снабжена насечками; в средней части сделано выводное окно для отраженных гильз и выступы для соединения со стволом. В пистолете кожух-затвор, собранный вместе со стволом и возвратной пружиной, помещается сверху на рамке пистолета и движется по ней, направляясь внутренними продольными пазами на продольных выступах рамки (в) (см. Своим приливом ствол вместе с серьгой помещается и движется в гнезде жолоба рамки, а направляющий стержень вместе с возвратной пружиной лежит в жолобе рамки и своей головкой упирается в стенку гнезда жолоба, оставаясь вместе с рамкой неподвижным.
В собранном положении в нижнее отверстие серьги вставляется стержень затворной задержки, проходящий через отверстия рамки. Таким образом, серьга имеет шарнирное соединение с одной стороны с рамкой, а с другой со стволом. Запирание и отпирание канала ствола осуществляются поворотом ствола в вертикальной плоскости.
В запертом положении системы ствол находится в крайнем переднем положении и его казенная часть приподнята вверх, причем выступы кожуха-затвора сцепляются с пазами ствола. При выстреле под действием давления пороховых газов через гильзу на затвор (или при отведении рукой при заряжании) кожух-затвор отходит назад и, будучи сцепленным со стволом, увлекает с собой и ствол.
В первый момент движения ствол и кожух-затвор движутся вместе, сжимая возвратную пружину между направляющей втулкой (наконечником) и неподвижным направляющим стержнем. При движении ствола серьга поворачивается на стержне затворной задержки и опускает казенную часть ствола, при этом ствол и кожух-затвор расцепляются. После расцепления они движутся самостоятельно: ствол — до упора о дно паза рамки, а кожух-затвор — до упора заднего обреза трубки кожуха-затвора в головку направляющего стержня возвратной пружины. При движении кожуха-затвора назад производится непрерывное сжатие возвратной пружины; направляющая втулка скользит при движении кожуха затвора по стволу. Запирание канала ствола осуществляется под действием силы возвратной пружины и удара венчика, движущегося вперед кожуха-затвора, о казенный срез ствола. При этом ствол приводится снова в переднее положение, а его казенная часть поднимается.
Движение сцепленных ствола и кожуха-затвора ограничивается упором серьги в стенку выреза прилива, а удар при этом воспринимается стержнем затворной задержки. Ударно-спусковой механизм Деталями ударного механизма являются (рис. 7 и 8): ударник со своей пружиной и разрезным штифтом, курок, боевая пружина с опорной шпилькой. Детали ударно-спускового механизма: 10 — спусковая пружина, 12 — спуск, 13 — колодка ударно-спускового механизма, 22 — ударник, 23 — пружина ударника, 24 — разрезной штифт, 26 — курок, 27 — ось курка, 28 — боевая пружина, 29 — шептало, 30 — пружина шептала; 31 — ось шептала, 32 — разобщитель Рис. Схема работы спускового механизма пистолета обр. 1930 г.: I — положение деталей при взведенном курке, II — положение деталей при спущенном курке Ударник представляет собой тонкий стержень с бойком спереди и утолщенной головкой сзади. Спереди на ударник надевается пружина ударника, отводящая ударник в затворе до полного утапливания бойка.
Ударник помещается и движется во внутреннем отверстии затвора и фиксируется в нем при помощи разрезного штифта, укрепленного в затворе и проходящего через выемку ударника. Курок имеет массивную головку с насеченной частью (а) и уступом (б) для непосредственного удара по головке ударника, боевой взвод в виде выступа с плоской стенкой, предохранительный взвод (г), внутреннее гнездо для боевой пружины с дуговым пазом (д) для ее опорной шпильки и отверстие для оси. Курок помещается внутри колодки ударно-спускового механизма и поворачивается на оси, помещенной в той же колодке. Боевая пружина помещается в гнезде курка, с одной стороны опираясь в дно гнезда, а с другой в опорную шпильку, прочно укрепленную в колодке и лежащую в дуговом пазу курка. Спусковой механизм собирается в рамке пистолета и в колодке ударно-спускового механизма и состоит из спуска, спусковой пружины, шептала со своей пружиной и осью, и разобщителя. 7) имеет рамообразную спусковую тягу (е), в задней части которой имеется выступ (ж), взаимодействующий с выступами шептала и разобщителя, и скос (з) для действия спусковой пружины.
Спуск помещается и движется в продольном гнезде внутри рамки и может в нем поворачиваться в вертикальной плоскости. Переднее положение спуска ограничивается упором передней части спусковой тяги в стенку паза рамки, заднее — защелкой магазина, а поворот — стенками паза. Спусковая пружина помещается в пазах крышки рукоятки. Верхнее перо спусковой пружины своим отогнутым концом надавливает на скос спусковой тяги и заставляет спуск принимать переднее положение, приподнимая заднюю часть спусковой тяги, а нижнее перо действует на задержку крышки и утапливает ее в выемку рамки, фиксируя положение крышки на рамке. Шептало помещается внутри колодки ударно-спускового механизма и поворачивается в ней на оси. Шептало зубом (и) сцепляется с курком, выступом (к) взаимодействует с выступом спусковой тяги и имеет пружину, жестко укрепленную в его хвосте.
Пружина, упираясь свободным концом в стенку колодки, заставляет шептало поворачиваться и плотно прижиматься к курку. Разобщитель, кроме основных функций разобщения, выполняет функции предохранителя от преждевременных выстрелов и имеет стебель (л) и лопасть (м) с выступом (и). Разобщитель помещается вертикально внутри колодки слева от шептала так, что его стебель проходит через отверстие в верхней части колодки и соприкасается с затвором; ось шептала проходит в выточку лопасти разобщителя, чем фиксируется его положение, а выступ лопасти помещается снизу колодки впереди выступа шептала. В собранном пистолете выступ спусковой тяги помещается впереди выступа шептала под выступом разобщителя; стебель разобщителя прижимается снизу к затвору под действием спусковой пружины через выступ спусковой тяги и в переднем положении кожуха-затвора заходит в его выемку. Ударно-спусковой механизм позволяет вести одиночный огонь с начальным взведением курка от руки (см.
Для взведения курка от руки необходимо нажать большим пальцем на головку курка, повернуть курок назад до отказа и отпустить. При взведении курок поворачивается на своей оси, сжимая боевую пружину; шептало под действием своей пружины скользит по поверхности курка, проскакивает предохранительный взвод, заходит за боевой взвод курка и задерживает последний во взведенном положении; выступ шептала несколько приближается к выступу спусковой тяги. При нажатии на спуск последний перемещается назад, выступ спусковой тяги надавливает на выступ шептала и поворачивает последнее, не теряя непрерывной связи с выступом разобщителя; зуб шептала расцепляется с боевым взводом курка, освобождает последний, и курок энергично под действием боевой пружины поворачивается и ударяет по ударнику. При движении затвора назад курок взводится автоматически, скос выемки затвора надавливает на стебель разобщителя; разобщитель опускается, надавливает сверху на выступ спусковой тяги, утапливает его, поворачивая спуск. При таком положении, выступ спусковой тяги расцепляется с выступом шептала и освобождает шептало.
Шептало под действием своей пружины поворачивается, зуб шептала прижимается к курку и вновь задерживает его во взведенном положении, а выступ шептала становится над выступом спусковой тяги и не позволяет последней повернуться в момент, когда над стеблем разобщителя встанет выемка затвора. Для производства следующего выстрела необходимо только отпустить спуск и снова нажать на него.
При освобождении спуск под действием спусковой пружины перемещается вперед и только в том случае, если над стеблем разобщителя встала выемка затвора (полное запирание), поворачивается, поднимает разобщитель, стебель которого вновь входит в выемку на затворе, и выступ спусковой тяги снова встает перед выступом шептала. Пистолет обр. Имеет следующие особенности в устройстве ударно-спускового механизма по сравнению с пистолетом обр. Детали ударно-спускового механизма пистолета обр. 1933г.: 10 – спусковая пружина, 12 – спуск, 29 – шептало, 32 - разобщитель Спуск.
Упрощена форма, ликвидирован выступ на спусковой тяге, а скос для действия пружины сделан в виде выступа на задней перемычке спусковой тяги со скошенной стенкой. Спусковая пружина упрощена по форме и крепится к задней стенке рукоятки при помощи штифта. Выступ шептала сохранился, но со спусковой тягой не взаимодействует и участия при производстве выстрела не принимает; для соединения непосредственно с задней перемычкой спусковой тяги сделан зуб (а) на нижнем плече. Разобщитель для непосредственного соприкосновения со спусковой тягой несколько удлинен за счет дополнительного широкого зуба (б) на ранее существовавшем выступе.
Типова форма no оз-1 бланк. Та Інструкції з їх складання. 1) Типова форма n ОЗ - 1 (бюджет) Акт прийняття-переда які мають.
Взаимодействие деталей ударно-спускового механизма принципиально не изменяется, исключая то, что поворот шептала и соприкосновение с разобщителем осуществляются не зубом спусковой тяги, а ее задней перемычкой. Предохранительное устройство Особенностью предохранительного устройства пистолета является отсутствие специальных деталей как для обеспечения предохранения от случайных, так и от преждевременных выстрелов. Для постановки пистолета на предохранитель курок имеет специальный предохранительный взвод (г) (рис.
При постановке курка на предохранитель из спущенного положения необходимо повернуть курок головкой назад на небольшой угол и отпустить, В этом случае зуб шептала скользит по поверхности курка, проскакивает предохранительный взвод, а при обратном повороте заходит в него. В положении, когда зуб шептала вошел в предохранительный взвод, выступ шептала становится под выступом разобщителя и не позволяет последнему опуститься. Курок, поставленный на предохранитель, разъединен с ударником и не может поворачиваться для разбивания капсюля, так как этому препятствует шептало; взводиться же курок может свободно; спуск при этом не может продвигаться назад, так как для его продвижения обязателен поворот шептала в сторону расцепления с курком, кожух-затвор не может отводиться назад, так как этому мешает разобщитель, упирающийся своим выступом в выступ шептала. При постановке курка на предохранитель из взведенного положения необходимо, удерживая курок во взведенном положении, нажать на спуск, затем, преодолевая давление боевой пружины, плавно отвести курок головкой вперед (но так, чтобы шептало расцепилось с боевым взводом), отпустить спуск и снова плавно подать курок вперед до постановки на предохранительный взвод.
Роль предохранителя от преждевременных выстрелов выполняет разобщитель. Разобщитель может подняться вверх и допустить зацепление выступа спусковой тяги с выступом шептала в пистолете обр. И задней перемычки спусковой тяги с зубом нижнего плеча шептала в пистолете обр. Только в запертом положении подвижных частей, а именно — когда над его стеблем встанет выемка на затворе своей наибольшей глубиной. Магазин Питание пистолета патронами производится из сменного коробчатого магазина емкостью на восемь патронов с однорядным расположением. Магазин разобранный: 1 — коробка магазина, 2 — подаватель, 3 — пружина подавателя, 4 — крышка, 5 — вкладыш Магазин состоит из коробки магазина, подавателя, пружины подавателя, крышки и вкладыша (рис.
Коробка магазина профильная, сделана по форме патрона и имеет загибы для удержания и направления патронов при досылании, вырезы на правой стенке для защелки магазина и на левой сверху для помещения зуба затворной задержки и отверстия для указания количества оставшихся патронов в магазине. Подаватель сложной формы помещается и движется внутри коробки магазина так, что его отогнутый вниз конец скользит по задней стенке коробки, направляя движение, а зацеп входит в верхнем положении подавателя в вырез на левой стенке и взаимодействует с зубом затворной задержки. Снизу в подаватель упирается пружина подавателя своим загнутым концом.
Снизу пружина упирается через вкладыш пластинчатой формы в крышку магазина, посаженную своими зацепами на выступы коробки. Положение крышки на коробке фиксируется зубом вкладыша, входящим под действием пружины подавателя в вырез на крышке. Магазин вставляется снизу в рукоятку пистолета и крепится там при помощи составной защелки. Защелка магазина (рис. 3) монтируется в рамке пистолета между гнездом для магазина и спусковой скобой и состоит из основания, пружины и разрезной чеки.
Основание защелки помещается в отверстии рамки с правой стороны; ее зуб своей скошенной частью входит в вырез коробки магазина и стопорит магазин. Разрезная чека вставляется с обратной стороны рамки и входит во внутренний конец основания, соединяясь с ним расширенной частью головки, пружина защелки упирается с одной стороны в кнопку разрезной чеки, а с другой в ступенчатый торец отверстия рамки. При нажатии на пуговку защелка передвигается вправо, сжимая пружину, зуб ее выходит из магазина и освобождает его. Наполнение магазина патронами осуществляется путем введения патронов по одному в загибы магазина шляпкой назад. 3атворная задержка Затворная задержка (рис. 11) состоит из стержня (а), являющегося осью серьги, и лопасти (б) с зубом (в), выступом (г) и гребнем (д).
Затворная задержка вставляется в собранную с кожухом-затвором рамку с левой стороны. Детали затворной задержки: 33 — затворная задержка, 34 — пружина затворной задержки При этом ее стержень входит в отверстие рамки, проходит через нижнее отверстие серьги ствола и фиксируется с правой стороны вилкообразной пружиной, а лопасть помещается с левой стороны рамки так, что ее зуб входит через отверстие внутрь рукоятки, а выступ лежит под левой стенкой кожуха-затвора. При вставлении пустого магазина подаватель своим зацепом касается зуба лопасти затворной задержки и поворачивает последнюю. При этом затворная задержка вместе со стержнем поворачивается; если кожух-затвор оттянут назад, то выступ лопасти входит в выем левой стенки кожуха-затвора и останавливает последний в заднем положении.
Если кожух-затвор находится в переднем положении, то выступ лопасти упирается в стенку кожуха-затвора, поворот затворной задержки ограничивается, и при вставлении магазина подаватель утапливается вниз, сжимая свою пружину. При израсходовании всех патронов тот же зацеп подавателя надавливает на зуб затворной задержки, последняя поворачивается и выступом останавливает кожух-затвор в заднем положении.
Для освобождения кожуха-затвора от затворной задержки необходимо или отделить опустошенный магазин, отвести кожух-затвор слегка назад и отпустить или нажать большим пальцем на гребень лопасти затворной задержки, повернуть последнюю до полного расцепления с кожухом-затвором, преодолевая при этом давление пружины подавателя. Экстракция и отражение стреляных гильз Экстракция стреляной гильзы осуществляется двуплечим выбрасывателем (рис. 6), поворачивающимся на оси в гнезде левой части затвора.
На хвост выбрасывателя действует пружина, заставляющая опускаться зацеп выбрасывателя в чашечку затвора и при вставленном патроне заходить за закраину гильзы. Отражение стреляной гильзы вправо вверх осуществляется внутренние зубом на левом пере колодки ударно-спускового механизма.
Прицельное приспособление Прицельное приспособление состоит из мушки и постоянного прицела. Мушка сделана заодно с кожухом-затвором и находится сверху на передней части.
Прицел состоит из постоянного целика, прочно укрепленного в кожухе-затворе; крепление осуществлено в виде ласточкина хвоста. Проверка боя пистолета и приведение его к нормальному бою производится стрельбой на дистанции 25м. Взаимодействие частей Рис.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПИСТОЛЕТА ТОКАРЕВА ОБР. 1933 ГОДА Производитель: Тульский оружейный завод Патрон: Калибр: 7,62 мм Вес без патронов: 0,854 кг Вес с патронами: 0,94 кг Длина: 195 мм Длина ствола: 116 мм Количество нарезов в стволе: 4 Высота: 130 мм Ударно-спусковой механизм (УСМ): Курковый, одинарного действия Принцип действия: Отдача ствола при его коротком ходе Предохранитель: Предохранительный взвод курка Прицел: Мушка и постоянный целик с прицельной прорезью Эффективная дальность: 50 м Начальная скорость пули: 450 м/с Вид боепитания: Отъёмный магазин Количество патронов: 8 Годы производства: 1930–1955. История создания и производства Пистолет ТТ был разработан для конкурса 1929 года на новый армейский пистолет, объявленного с целью замены и нескольких моделей револьверов и пистолетов иностранного производства, находившихся на вооружении Красной Армии к середине 1920-х годов. В качестве штатного патрона был принят немецкий патрон, который в значительных количествах закупался для состоявших на вооружении пистолетов. Конкурсная комиссия во главе с М. Ф. Грушецким сочла пистолет конструкции наиболее подходящим для принятия на вооружение при условии, что будут устранены выявленные недостатки. Требования комиссии включали повышение точности стрельбы, облегчение усилия спуска и безопасности в обращении.
За несколько месяцев работы недостатки были устранены. 23 декабря 1930 года было принято решение о дополнительных испытаниях. По результатам испытаний в конкурсе победил пистолет ТТ, созданный конструкторской группой под руководством Ф. В. Токарева в проектно-конструкторском бюро Тульского оружейного завода. 12 февраля 1931 года Реввоенсовет СССР заказал первую партию из 1000 пистолетов для всесторонних войсковых испытаний. В том же году пистолет Токарева был принят на вооружение под официальным обозначением «7,62-мм самозарядный пистолет обр. 1930 г.» вместе.
Пистолет, получивший название ТТ (Тульский Токарева) был простым и технологичным в производстве и эксплуатации. Пистолет ТТ обр. В это же время СССР купил у немецкой фирмы «Маузер» лицензию на производство патрона и начал выпуск под обозначением. В 1930—1932 годах было выпущено несколько тысяч экземпляров. С целью повысить технологичность производства, в 1932—1933 гг. Оружие подверглось модернизации: боевые выступы ствола не фрезеровали, а выполняли токарной обработкой; рама изготавливалась цельной, без съемной крышки рукоятки; были доработаны разобщитель и спусковая тяга.
В начале 1934 года новый пистолет был принят на вооружение под наименованием «7,62-мм самозарядный пистолет обр. В ноябре-декабре 1941 года оборудование для изготовления ТТ было перенесено в Ижевск. За 1942 год на Ижевском машиностроительном заводе № 74 удалось произвести 161485 пистолетов Токарева. Также в 1942 году Ижевский завод № 74 выпустил небольшую партию пистолета Токарева с двухрядным магазином на 15 патронов. Толщина рукоятки составила 42 мм (против 30,5 мм у штатного ТТ). Защёлка магазина была перенесена в основание рукоятки. В 1947 году ТТ был вновь модифицирован с целью уменьшения его себестоимости: крупные вертикальные выточки, чередующиеся с мелкими пазами на кожухе-затворе для удобного оттягивания затвора, были заменены на мелкие выточки (рифление).
Варианты и модификации:. «7,62-мм самозарядный пистолет обр. 1930 г.» — первая серийная модификация, всего в 1930—1933 гг. Было выпущено не более 93 тыс. «7,62-мм самозарядный пистолет обр. 1933 г.» (довоенный выпуск) — с целью повысить технологичность в производстве, были внесены изменения в конструкцию спускового механизма (спусковой тяги и разобщителя), упрощена форма ствола и рамки (задняя стенка рукоятки была сделана цельной, без отделяющейся крышки). К 22 июня на вооружение Красной Армии поступило около 600 тыс.
Пистолетов ТТ. 7,62-мм учебный самозарядный пистолет обр. 1933 г. — учебный вариант пистолета Токарева, выпускавшийся перед войной.
От боевого отличался только карболитовыми щёчками, окрашенными в зелёный цвет (а не чёрный). Рядом с заводским номером выбивались буквы 'УЧ'. «7,62-мм самозарядный пистолет обр. 1933 г.» (выпуск военного времени) — отличался упрощённой конструкцией и худшим качеством обработки деталей; на некоторые пистолеты устанавливали деревянные щёчки. Конструкция и принцип работы В пистолете ТТ сочетаются конструктивные особенности различных систем: схема запирания канала ствола конструкции, примененная в знаменитом, дизайн Browning M1903 и патрон, изначально разработанный для пистолета. По мнению некоторых специалистов при разработке конструкции пистолета первоначально предполагалось полностью скопировать конструкцию модифицированного пистолета Браунинга со съёмным курковым ударно-спусковым механизмом. Однако в процессе работы от полного копирования конструкторы отказались из-за отсутствия технологической базы для производства полной копии оригинала.
Необходимо было снизить затраты на производство упрощением конструкции. Вместе с тем, пистолет имеет оригинальные конструкторские решения, направленные на удобство обращения с оружием: объединение ударно-спускового механизма в отдельном едином блоке-колодке, который при разборке оружия свободно отделяется от рамы для чистки и смазки; размещение боевой пружины в курке, что сократило продольную ширину рукоятки; крепление щёчек рукоятки при помощи закрепленных на них поворотных планок, упрощавших разборку пистолета, отсутствие предохранительного механизма — его функцию выполнял предохранительный взвод курка. Пистолет ТТ, неполная разборка. Схема Браунинга запирания канала ствола с коротким ходом и качающейся серьгой, система работы автоматики, а также УСМ, заимствованные у пистолета Colt M1911, были модифицированы для упрощения производства. УСМ одинарного действия.
Ударный механизм выполнен единым блоком, что упрощало заводскую сборку. (Несколько лет спустя швейцарский оружейник Шарль Петтер применил такую же компоновку во французском пистолете «Модель 1935»). Пистолет не имеет предохранителя как отдельной детали, его функции выполняет предохранительный взвод курка.
Для постановки спущенного курка на предохранительный взвод нужно немного отвести курок назад. После этого будет заблокирован спуск и затвор, а курок не будет касаться ударника. Это исключает возможность выстрела при падении пистолета или случайном ударе по головке курка.
Для снятия курка с предохранительного взвода нужно взвести курок. Чтобы поставить взведенный курок на предохранительный взвод, его сначала нужно спустить, придерживая его и нажимая на спуск.
А затем курок нужно немного отвести назад. Носить пистолет с патроном в патроннике со спущенным курком не рекомендуется и не имеет смысла, так как для выстрела взводить спущенный курок нужно также, как и курок, поставленный на предохранительный взвод. Пистолет ТТ в кобуре. На левой стороне рамки находится рычаг затворной задержки.
По израсходовании магазина затвор встает на задержку в заднем положении. Для снятия затвора с задержки нужно опустить рычаг затворной задержки. Магазин вмещает 8 патронов.
Кнопка защелки магазина находится на левой стороне рукоятки, у основания спусковой скобы, как у Colt M1911. Попадания при стрельбе на 50 м в каждой из 10 серий по 10 выстрелов укладываются в круг, радиусом 150 мм. Прицельные приспособления состоят из мушки, выполненной заодно с затвором, и целика, впрессованного в паз типа «ласточкин хвост» в задней части затвора.
Щёчки рукоятки изготавливались из бакелита или (в годы войны) из древесины (орех). Достоинства и недостатки Пистолет ТТ отличается простотой конструкции и в силу этого — невысокой себестоимостью производства и лёгкостью в обслуживании. Нетипичный для пистолетов очень мощный патрон обеспечивает необычно высокую проникающую способность и дульную энергию около 500 Дж. Пистолет имеет короткий лёгкий спуск и обеспечивает значительную точность стрельбы, опытный стрелок способен поразить цель на дистанциях более 50 метров. Пистолет плоский и достаточно компактный, что удобно для скрытого ношения.
Однако в ходе эксплуатации проявились и недостатки. До Великой Отечественной войны военными выдвигалось требование, чтобы из пистолета можно было вести огонь через амбразуры танка. ТТ не удовлетворял этому условию. Многие специалисты считают данное требование абсурдным.
Однако немцам ничего не мешало предъявлять такое требование к своему оружию:, и даже удовлетворяли ему в полной мере. Не имея предохранителя, ТТ ставился в безопасное положение так называемым полувзводом курка, что усложняло приведение в боевое положение пистолета. Имели место непроизвольные случаи самострела, один из которых описан Юрием Никулиным в книге «Почти серьёзно». В конечном итоге Уставом было прямо запрещено носить пистолет с патроном в патроннике, что ещё увеличило время приведения пистолета в боеготовое состояние. Ещё одним недостатком является плохая фиксация магазина, что приводит к его самопроизвольному выпадению.
Боевая пружина, помещенная в полости курка, обладает невысокой живучестью. Эргономика ТТ вызывает много нареканий по сравнению с другими конструкциями. Угол наклона рукоятки невелик, форма её не способствует удобному удержанию оружия. Пистолет ТТ отличается настильностью траектории и высоким пробивным действием остроконечной пули, которая способна пробить армейскую каску или лёгкие бронежилеты. Пробивное действие пули ТТ превышает пробивное действие пули (пуля «7,62 П» со свинцовым сердечником, после выстрела из пистолета ТТ, пробивает бронежилеты I класса защиты, но бронежилеты II класса не пробивает даже при выстреле в упор. Вместе с тем, останавливающим действием уступают действию пули патрона 9×19 мм. Эксплуатация и боевое применение В период 1930—1945:.
СССР — пистолеты ТТ состояли на вооружении советских вооружённых сил, а в период Великой Отечественной войны также поставлялся советским партизанам и поступал на вооружение иностранных воинских формирований на территории СССР. Финляндия — трофейные пистолеты ТТ, захваченные в ходе советско-финской войны 1939—1940 гг.
И «войны-продолжения» 1941—1944 гг. Находились на вооружении финской армии до 1951 г.
В 1959—1960 гг. Пистолеты были проданы американской компании « Interarmco». Третий рейх — трофейные ТТ под наименованием Pistole 615(r) поступали на вооружение Вермахта, СС и иных военизированных формирований нацистской Германии и ее сателлитов.
Наставление По Пистолету Тт
Югославия — поставки для Народно-освободительной армии Югославии начались 15 мая 1944 года, продолжались до 1947 года.
